Beschreibung

In der kritischen Welt der Pipeline -Wartung ist die Gewährleistung einer effizienten und gründlichen Reinigung ohne Beschädigung der Linie von größter Bedeutung. Unter den vielfältigen Pipeline -Schweinen sticht das Wischscheibenscheibenschwein für sein einzigartiges Design und seine außergewöhnliche Vielseitigkeit aus. Dieser Artikel taucht tief in die, was Schaumscheibenschweine sind, wie sie funktionieren, ihre wichtigsten Vorteile und wo sie sich hervorheben und wesentliche Informationen für Pipeline -Betreiber und Integritätsmanager bereitstellen.

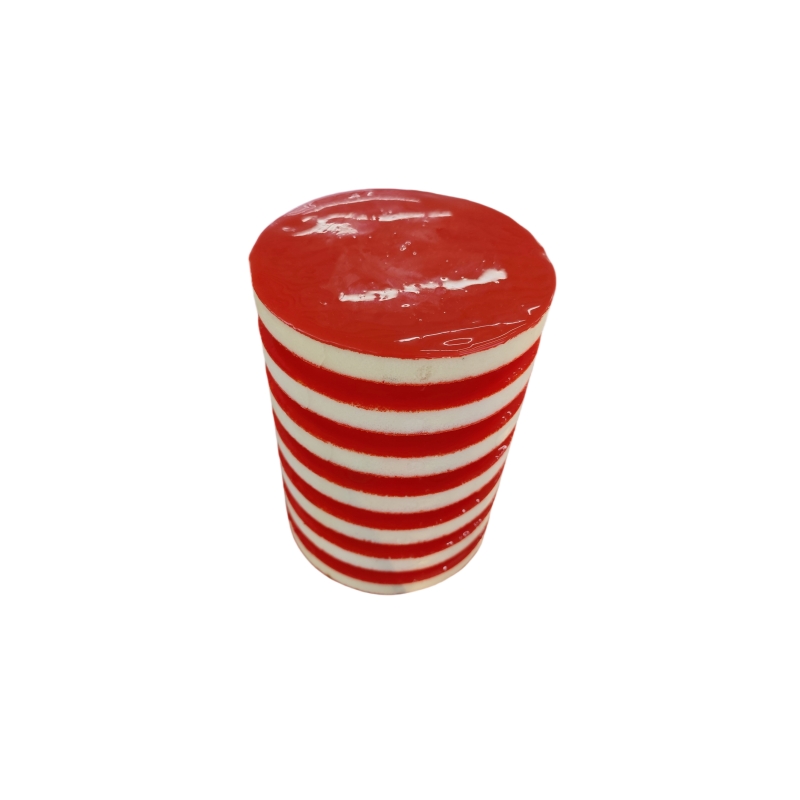

Was ist ein Schaumscheibenscheibenschwein?

Ein Schaumscheibenschwein ist eine spezielle Art von Hilfsgütern, die hauptsächlich aus Polyurethanschaum hergestellt wird. Im Gegensatz zu festen Gussschaumschweinen ist das definierende Merkmal eine Reihe separater, flexibler Polyurethanscheiben, die auf einem zentralen, robusten Stahldarm montiert sind. Diese Scheiben sind typischerweise voneinander abgebildet und können in Durchmesser und Dichte (Härte) variieren.

Wie funktioniert ein Schaumscheibenscheibenschwein?

Die Magie liegt in ihrem segmentierten CD -Design:

Mehrfachwischungspunkte: Wenn das Schwein durch die durch Produktstrom (Flüssigkeit oder Gas) angetriebene Rohrleitung durchläuft, stellen die Kanten dieser Scheiben kontinuierlich mit der Rohrwand in Kontakt.

Flexibility & Conformity: The foam discs are highly flexible. This allows them to:

Entsprechend kleinerer Rundheit, Dellen oder Falten im Rohr.

Navigieren Sie reibungslos Biegungen (Ellbogen).

Variationen erheblicher Durchmesser (z. B. wenn Rohrschnitte leicht übergroß oder durch bestimmte Arten von Reduzierern sind) viel leichter als Festkörperschweine.

Effective Wiping & Brushing: The discs mechanically wipe and brush away loose debris, scale, wax, water, and other soft deposits from the pipe wall. They create a good sealing effect, helping to propel debris ahead of the pig.

Bypass -Fähigkeit: Die Räume zwischen den Scheiben ermöglichen eine kontrollierte Menge des Flussbypass. Dies verhindert, dass das Schwein in schweren Trümmern stecken bleibt, und hilft dabei, Ablagerungen vor dem Fluidisierung und zu transportieren.

Wichtige Vorteile von Schaumscheibenwischschweinen:

Variationstoleranz überlegener Durchmesser: ihre herausragende Funktion. Sie zeichnen sich in Pipelines mit unbekannten oder unterschiedlichen Innendurchmessern, nicht übereinstimmenden Gelenken oder leichten Ovalitäten aus, bei denen starre Schweine stauen könnten.

Hervorragende Manövrierfähigkeit: Griff eng mit engen Biegungen, T -Shirts und Wyes als viele feste Schweine.

Leitende Pipelines: Die flexible Schaumkonstruktion minimiert das Risiko, Rohrwände, Beschichtungen oder Innenauskleidungen im Vergleich zu härteren metallischen Schweinen zu beschädigen.

BIDirektionaler Betrieb: Kann in der Regel effektiv in beide Richtungen laufen.

Trümmerhandhabung: Das Bypass -Design hilft, mittelschwere Trümmerbelastungen ohne ein schwerwiegendes Risiko für das Kleben zu bewältigen. Gut für „fegende“ Operationen.

Versatility: Suitable for a wide range of pipeline cleaning, wiping, and swabbing applications in oil & gas (production, transmission), petrochemical, water, and other industries.

Kostengünstig: Im Allgemeinen erschwinglicher als komplexe mehrdymeter oder intelligente Schweine. Eine gute Wahl für die routinemäßige Wartung.

Gemeinsame Anwendungen:

Reinigung vor der Inspektion: Entfernen loser Trümmer und Flüssigkeiten, bevor Inline-Inspektionstools (ILI) (Bremssattel, MFL, UT) ausgeführt werden, um eine genaue Datenerfassung zu gewährleisten.

Batching/Trennung: Erstellen einer Barriere zwischen verschiedenen Produkten in mehreren Produktpipelines.

Wasserentfernung (Abstrich): Effektiv Wasser oder Kondensat aus Gasleitungen oder nach Hydrotesting entfernen.

Entfernung von Ablagerungen: Reinigen von Bauablagerungen, Sand, Skalierung oder Wachablagerungen.

Vorversorgung: Vorbereitung neuer Pipelines für den Service.

Routine -Wartungswischung: Pipelines von Aufbau zwischen den wichtigsten Reinigungsläufen frei.

Trocknen von Pipelines: Unterstützung bei Trocknungsprozessen nach Hydrotesting bei der Verwendung mit Luft oder Gas.

Auswahl des richtigen Schaumscheibenschweins:

Betrachten Sie diese Faktoren:

Pipe Innendurchmesser (ID): Dorn und Scheiben entsprechend dimensioniert.

Pipeline -Bedingungen: Biegungen (DDR - Biegerendurchmesser zu Rohrdurchmesser), bekannte Änderungen des Durchmessers, Ventile, T -Shirts.

Debris Type & Amount: Disc density (hardness) and spacing can be adjusted. Softer discs for delicate coatings, harder discs for more aggressive wiping.

Flüssigkeitsmedium: Kompatibilität mit dem Produkt (Öl, Gas, Wasser, Chemikalien).

Zweck: Einfaches Wischen gegen Ablagerungen im Vergleich zu Flüssigkeitsabstrichen.

Foam Disc Pig gegen Festgussschaumschwein gegen Dynrel Schwein:

Festes Gussschaumschwein: Eines Stück geformtes Schaumstoff. Einfacher, billiger, gut für das grundlegende Wischen und Twäuschen in konsistenten Durchmessern. Weniger tolerant gegenüber Variationen/Biegungen als Scheibenschweine.

Schaumscheibenschwein: größere Flexibilität, Durchmessertoleranz und Biegungscheiben aufgrund segmentierter Scheiben. Besserer Ablagerungen.

Stahlmundschweinchen (mit Tassen/Scheiben): robuster für schwere Schablonen, härtere Ablagerungen und längere Läufe. Weniger tolerant gegenüber Veränderungen des schweren Durchmessers als Schaumscheiben. Wird zum Messen und zur aggressiveren Reinigung verwendet.

Abschluss

Das Wischschwein mit Schaumscheiben ist ein unverzichtbares Werkzeug im Arsenal des Pipeline -Bedieners. Das einzigartige segmentierte Disc -Design bietet eine beispiellose Flexibilität, Toleranz für Durchmesservariationen und eine sanfte, aber effektive Reinigungsleistung. Unabhängig davon, ob die Schaumscheibenschweine eine zuverlässige, vielseitige und kostengünstige Lösung bieten. Das Verständnis ihrer Stärken und Anwendungen ist der Schlüssel zur Optimierung von Programmen zur Integrität der Pipeline und der Durchflusseffizienz.
