説明
1。はじめに
EMT-CI シリーズなどの腐食試験クーポンは、パイプラインおよび保管業界内で金属表面に影響を与える腐食速度を監視および評価するために使用される重要なツールです。これらのクーポンは、時間の経過に伴う材料の劣化を直接測定し、インフラストラクチャの寿命を予測し、適切なメンテナンスのスケジュールを立てるのに役立つ重要なデータを提供します。
2. デザインと構成
腐食試験クーポンは通常、監視対象のパイプラインまたはコンテナ システムと同じ材料で作られており、取得された腐食データが関連性があり正確であることが保証されます。これらのクーポンの主な技術パラメータには、次のものが含まれることがよくあります。
- 材料: パイプラインの構成に一致するようマテリアル リクエスト (MR) に従って指定されます。
- シール材: さまざまな環境条件に耐えるために、フッ素ゴムまたはテフロンが一般的に使用されます。
- 使用温度範囲: -20℃から200℃まで幅広く、ほとんどの産業用途に対応します。
- 圧力定格: さまざまなパイプライン圧力に合わせて 150LB から 1500LB まで変化します。
サイズと形状

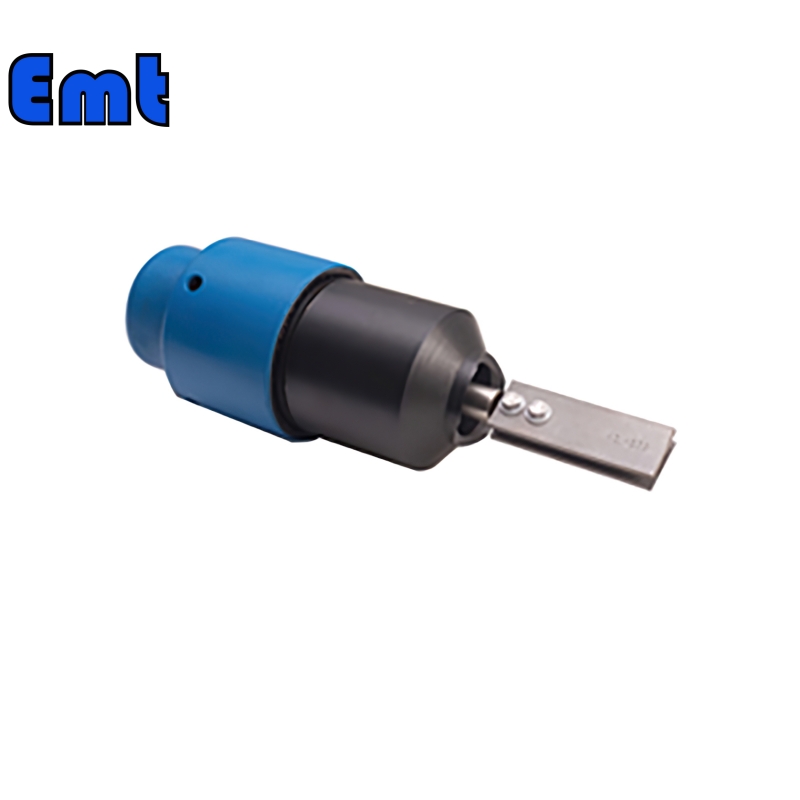

- 長方形クーポン：3インチ×1インチ×1/8インチ、2インチ×1インチ×1/8インチなどのサイズがあります。

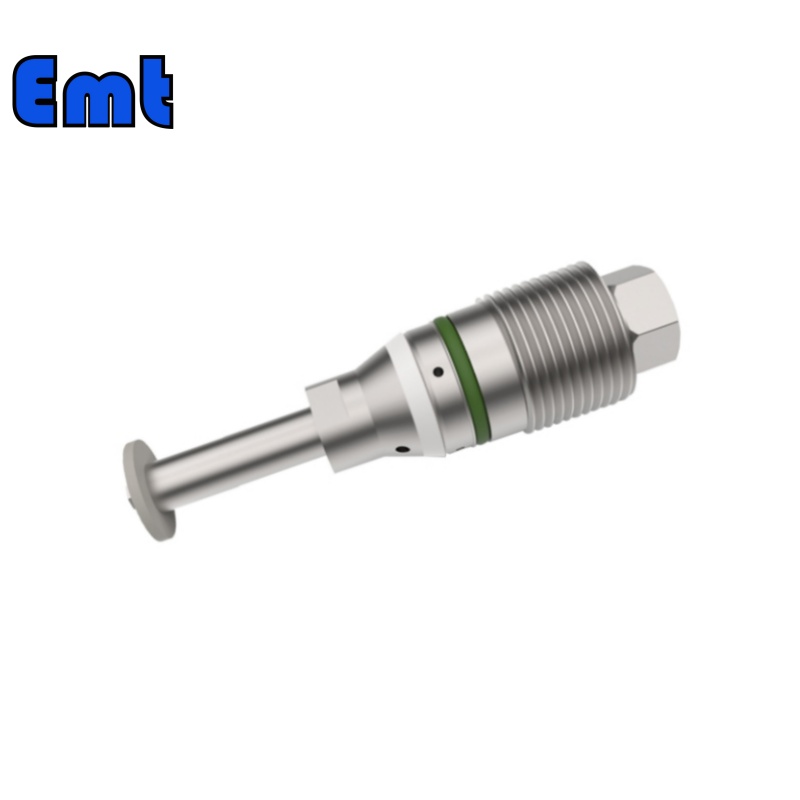

- 回覧クーポン：Ф31.8×3.2（1 1/4インチ×1/8インチ）などの直径で提供されます。
- クーポン保有者: 固定タイプと調整可能なタイプがあり、長方形または円形のクーポンを保持するための特別なデザインを備えています。
3. EMT-CI腐食試験クーポンの主な特徴
- 材質の互換性。 収集された腐食データが正確であり、パイプラインまたは保管システムに直接適用できることを保証するために、監視対象のシステムと同じ材料で製造されています。
- 汎用性の高いシーリング材。 シールには高品質のフッ素ゴムとテフロンを使用しており、幅広い温度や化学薬品への曝露に対して優れた耐性を備え、シールの信頼性とテストの完全性を高めます。
- 広い温度範囲。 -20℃～200℃の温度範囲内で効果的に動作するように設計されており、産業環境でよく見られる過酷な条件に対応します。
- 高圧耐性。 150LB、300LB、600LB、900LB、1500LB などのさまざまな圧力定格があり、幅広いパイプライン圧力に適しており、高圧環境での安全性と有効性を確保します。
- 柔軟なクーポンのサイズと形状。 さまざまなパイプライン構成や監視要件に対応するために、長方形や円形のオプションを含む複数のサイズと形状が用意されています。
- 統合されたクーポンホルダー。 固定クーポン ホルダーと調整可能なクーポン ホルダーの両方が用意されており、簡単な取り付けとシステム内での正確な位置決めが容易になり、一貫した腐食監視が可能になります。
- 取り付けと取り外しが簡単。 パイプライン システムへの簡単な取り付けと取り外しができるように設計されており、システムを大幅に中断することなく定期的な検査と交換が可能です。
- メディアへの直接露出: クーポンはパイプラインの内部媒体に直接露出され、パイプラインの実際の動作条件を反映するリアルタイムの正確な腐食速度データを提供します。
- カスタマイズオプション: 特定の材料要求 (MR) に従ってカスタマイズして、パイプラインの正確な材料仕様に適合させることができ、腐食モニタリングが可能な限り関連性が高く有用であることを保証します。
インストールと使用のプロセス
-
クーポンのインストール
技術者はボルトとナットを使用してクーポンをホルダーに取り付けます。戦略的に絶縁ガスケットを埋め込んで金属との直接接触を防ぎ、腐食測定への潜在的な干渉を排除します。 -
パイプライン システムへの統合

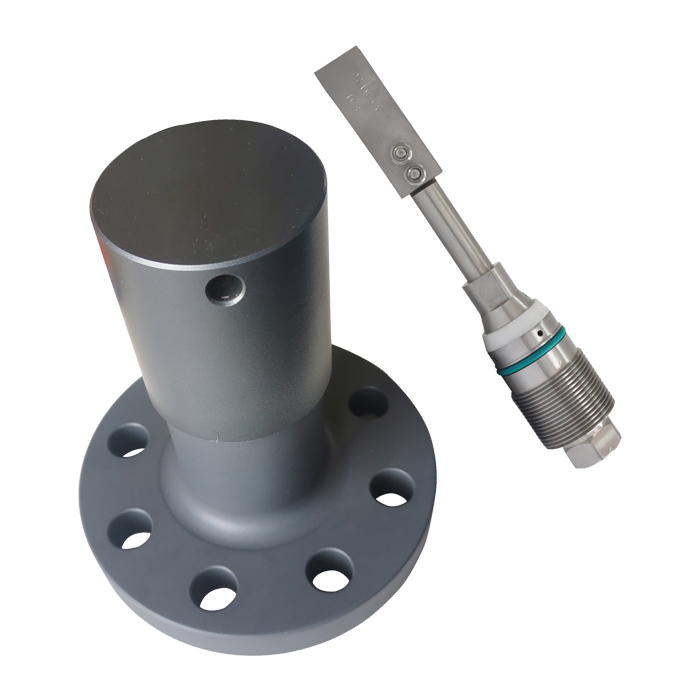

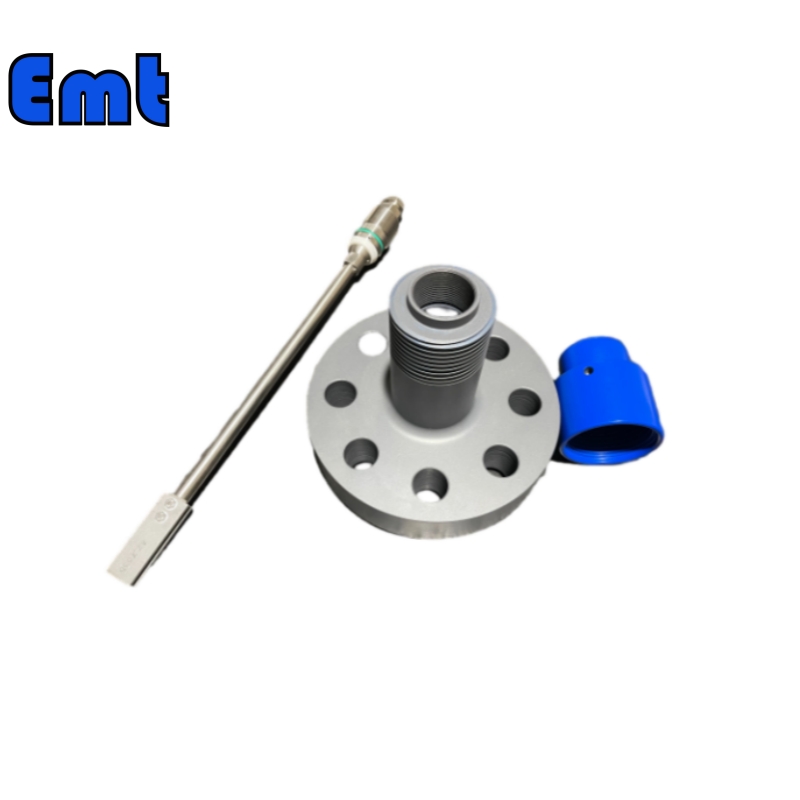

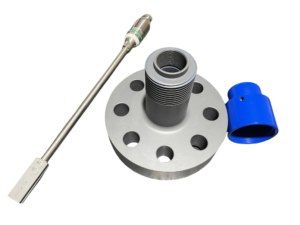

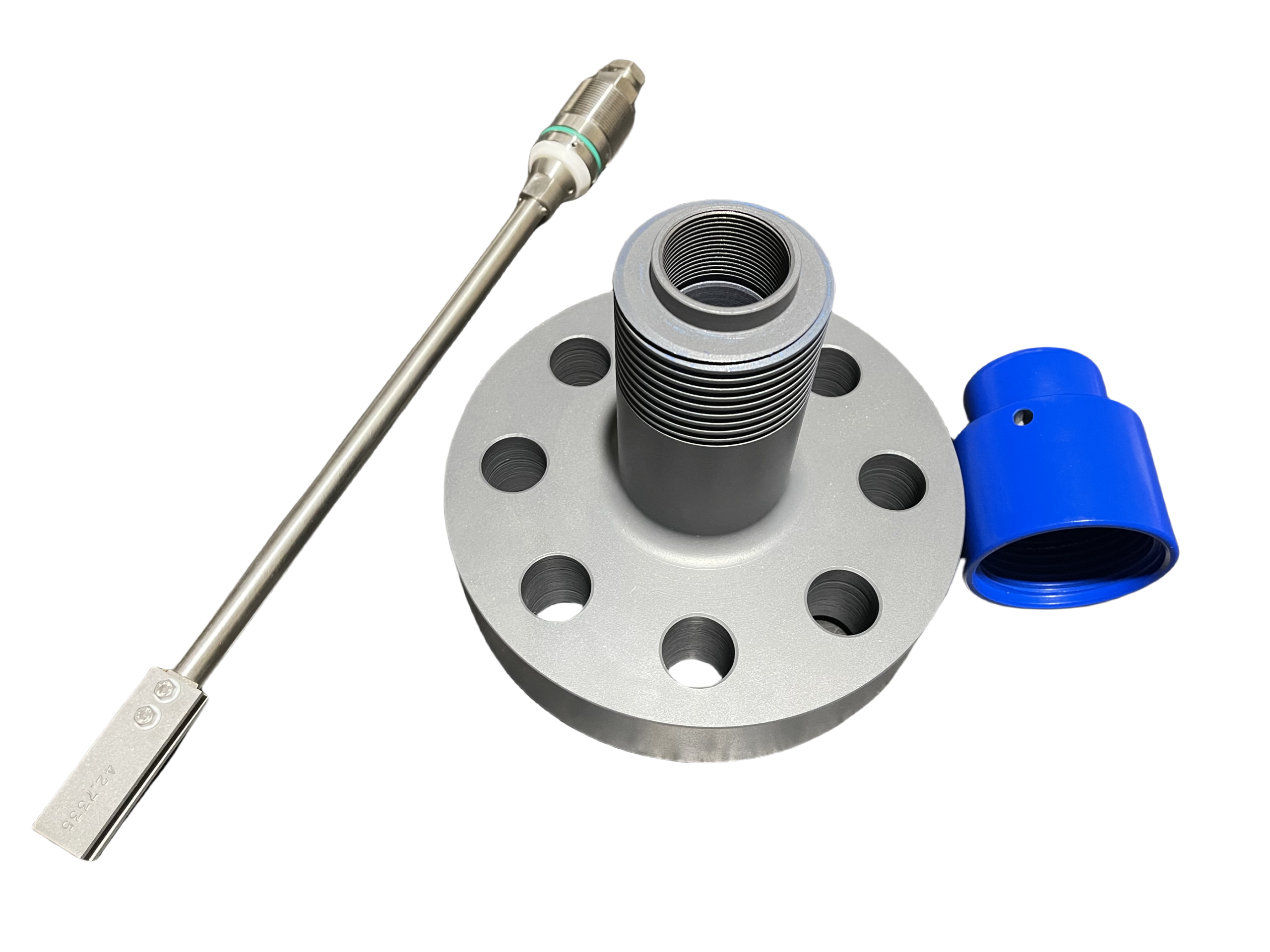

オペレーターは、取り付けられたクーポン ホルダーをプラグ アセンブリに取り付け、溶接またはフランジ取り付けのアクセス フィッティングを通じてパイプラインに組み込みます。この構成では、パイプ自体と同じ動作条件下でクーポンをパイプライン メディアに公開します。 -
監視と調整
所定の暴露後、技術者はクーポンを取り外して分析し、腐食率をミル/年 (MPY) で計算します。これらの結果に基づいて、化学処理プログラムを調整したり、パイプラインのメンテナンス スケジュールを最適化したりします。
産業用途における重要性
腐食試験クーポンは、パイプライン システムの完全性が重要な業界では非常に貴重です。これらのクーポンは、材料の摩耗を評価し、起こり得る故障を予測する簡単な方法を提供することで、次のことに役立ちます。
- 予防保全計画: パイプラインでいつ、どのような種類のメンテナンスを実行するかを決定します。
- コスト管理：大規模な修理を防ぐことで、全体的なメンテナンスコストを削減します。
- 安全性とコンプライアンス: パイプラインシステムが安全基準と運用規制に準拠していることを確認します。
